Hellion HAM 8.12pinDSP - 10-канальный усилитель со встроенным 12-канальным DSP-аудиопроцессором

Hellion HAM 8.12pinDSP – это 10-канальный автомобильный процессорный усилитель мощности с технологией подключения Pin-to-Pin для совместимости со штатными и универсальными головными устройствами на ОС Android. Для улучшения качества звучания аудиосистемы применяются усилители класса D, работающие в дифференциальном режиме со стабилизированным источником питания. С программным управлением под различные нагрузки (2 Ом или 4 Ом) усилитель обеспечивает максимальную мощность до 1040 Вт, выдавая 8 х 80 Вт + 2 х 200 Вт  на 2 Ом.

Аудиопроцессор

● 8.12pinDSP в названии модели расшифровывается как 12-канальный аудиопроцессор с 8-канальным входом высокого уровня с технологией Pin-to-Pin.

● 12-канальный 32-х битный звуковой процессор имеет возможность настройки 12-ти равнозначных каналов с 31-полосным параметрическим или графическим эквалайзером, кроссовером с шагом настройки 1Гц и спадом от 6 до 48 дБ/окт., настройку временных задержек, инвертор фазы, регулировку чувствительности каждого из каналов и 10 ячеек памяти.

● Настройка усилителя с DSP процессором осуществляется при помощи ПО для ПК и мобильного приложения, оперативные регулировки – с совместимых пультов дистанционного управления Hellion.

Гибкая архитектура системы

Hellion HAM 8.12pinDSP предлагает уникальную архитектуру со «сквозными» каналами процессора, что открывает широкие возможности для построения аудиосистемы: свободный выбор между встроенными и внешними усилителями, возможность поэтапного наращивания мощности, создание независимых звуковых зон в одном транспортном средстве.

Технология Pin-to-Pin и ОЕМ интеграция

● Усилитель Hellion HAM 8.12pinDSP оснащен Pin-to-Pin кабелем длиной 2 метра для подключения к головным устройствам с ОС Android или с разъемами ISO в разрыв штатной проводки.

● Он идеально подходит для простого апгрейда базовых штатных аудиосистем без внешнего усилителя мощности.

● Длина кабеля позволяет разместить усилитель в передней части салона автомобиля, например под сиденьем.

● Если проводится дальнейший апгрейд системы от простой конфигурации Фронт + Тыл, акустические выходы Speaker Out 5 ÷ 8 и 9 ÷ 10 нужно подключать дополнительными акустическими кабелями.

Оснащение

● 10-канальный усилитель мощности для подключения к акустическим системам

● 12-канальный линейный выход RCA для подключения внешних усилителей

● 8-канальный дифференциальным вход высокого уровня (Hi-Level)

● 2-канальный дифференциальный линейный вход RCA (AUX)

● Bluetooth аудио (Bluetooth)

● USB аудио вход (USB AUDIO)

● USB аудио плеер (U-disc)

● оптический цифровой вход TOSLINK (OPTICAL)

● коаксиальный цифровой вход (COAX, при подключении к пульту управления с универсальным аудиоплеером HELLION DRC-DSD 256)

● DRC вход для подключения внешних периферийных устройств

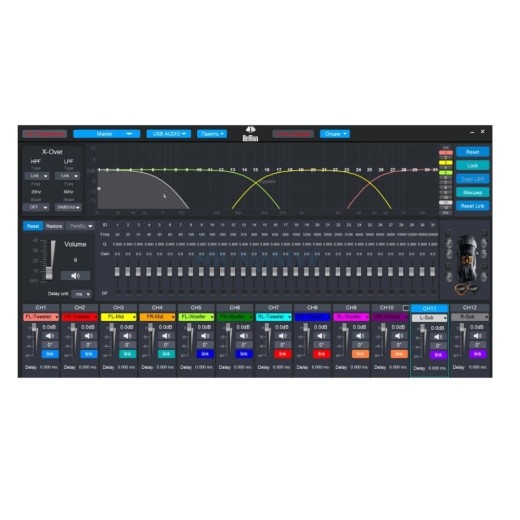

Программное обеспечение

User Interface обновленного ПО Hellion имеет уникальный дизайн цветовой маркировки номеров выходных каналов. Он базируется на цветовом круге Иттена и напоминает нам дизайн одного легендарного музыкального альбома. Цвета расположены в логическом порядке, который мы все знаем наизусть – красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый. Левые, нечетные каналы более светлого цвета, правые, четные каналы - более насыщенного. Такими же цветами отображаются характеристики в окне кроссоверов и эквалайзеров, что значительно упрощает навигацию и ускоряет настройку.

Универсальность

Благодаря компактным размерам и эффективному энергопотреблению устройство идеально подходит для использования во всех типах автомобилей, для автомобилей с системой START/STOP, электроавтомобилей, катеров, яхт и мотоциклов.

Характеристики:

УСИЛИТЕЛЬ МОЩНОСТИ

Класс усиления: D

Диапазон воспроизводимых частот (по уровню -3 дБ): 17 Гц ÷ 23 кГц

Допустимый импеданс акустических систем при подключении усилителя в 10-канальном режиме: 2 ÷ 8 Ом

Допустимый импеданс акустических систем при подключении каналов CH9 и CH10 в мостовом режиме: 4 ÷ 8 Ом

Номинальная непрерывная мощность: 8 x 80 + 2 х 100 Вт RMS @ 4 Ом,  8 х 80 + 2 х 200 Вт RMS @ 2 Ом

Номинальная непрерывная мощность в мостовом включении каналов СН9 и СН10: 1 х 400 Вт RMS @ 4 Ом, THD 1 %, 14,4 В

ВХОДЫ И ВЫХОДЫ

Дифференциальный вход высокого уровня Hi-Level: 8-канальный

Чувствительность входа высокого уровня: 4 ÷ 14 В RMS

Импеданс входа высокого уровня: 13 Ом

Линейный вход AUX: 2-канальный

Чувствительность входа AUX: 1,5 ÷ 2,6 В RMS

Импеданс входа AUX: 20 кОм

Оптический вход TOSLINK: РСМ 48 кГц - 24 бит

Цифровой вход USB Audio: РСМ 48 кГц - 16 бит

Линейный аудио выход RCA: 12-канальный

Максимальное напряжение на линейном аудио выходе RCA: 6,45 В RMS

АУДИОПРОЦЕССОР

Диапазон воспроизводимых частот (по уровню 0 дБ): 20 Гц ÷ 23 кГц

Цифровой сигнальный процессор: Cirrus Logic CS4953 – 32 бит

Сигнальный конвертор АЦП: THD+N -98dB, AKM 32Bit 105dB DR, Cirrus Logic

Сигнальный конвертор ЦАП: THD+N -98dB, AKM 32Bit 108dB DR, Cirrus Logic

Bluetooth: Двух поточный BT5.1, с поддержкой кодеков AAC и SBC

ОБЩИЕ ХАРАКТЕРИСТИКИ

Программное обеспечение настройки с ПК и требования к операционной системе ОС: Microsoft Windows 32/64bit (Windows 7, Windows 8, Windows 10, Windows 11)

Подключение к ПК: USB 2.0

Мобильные приложения: ОС Android, IOS

Допустимый диапазон рабочих температур: - 30 ÷ +70º С

Габаритные размеры (Ш xДxВ): 252 x 190 x 44,5 мм

ЭЛЕКТРОПИТАНИЕ

Напряжение питания: 12 В с заземлением на корпус автомобиля

Допустимое кратковременное изменение напряжения питания: 9 ÷ 18 В

Предохранители: 2 х 20 А
